一、滾柱絲杠副與滾珠絲杠副的對比
滾動絲杠的承載能力主要取決于滾動體之間接觸面的曲率半徑，接觸點數目以及接觸面硬度與光潔度。
在相同接觸表面硬度、光潔度與精度的條件下，滾柱絲杠比滾珠絲杠具有更多的接觸點，滾柱接觸面的包絡圓曲率半徑亦遠大于滾珠絲杠鋼球的曲率半徑，這就決定了滾柱絲杠比普通的滾珠絲杠具有更高的承載能力。

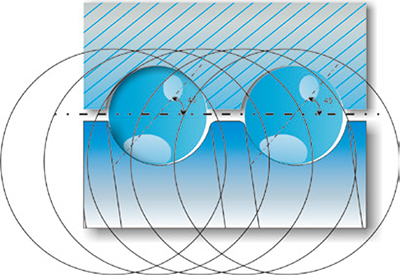

滾柱絲杠滾動體數目、曲率半徑與滾柱絲杠滾動體接觸面包絡圓對比示意圖
二、滾柱絲杠副的分類及應用

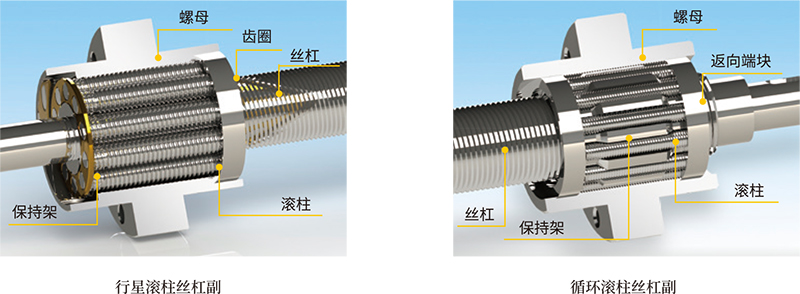

滾柱絲杠副按結構的不同可分為行星滾柱絲杠副與循環滾柱絲杠副兩種。二者在滾柱的運行方式上有著本質的不同:行星滾柱絲杠副的滾柱在做公轉與自轉時相對螺母無軸向移動，而循環滾柱絲杠副除了做公轉與自轉的運動以外，相對螺母有著軸向上的循環移動。
結構_上的不同決定二者有著不同的應用領域，行星滾柱絲杠副主要應用于重載領域，而循環滾柱絲杠則偏向于精密裝備。
行星滾柱絲杠具有較高的承載能力以及高可靠性，主要應用于:
●注塑 ●壓力機床 ●鋼鐵工業 ●軍用裝備 ●核工業
循環滾柱絲杠由于螺旋導程小(1~2mm)，因而具有很高的導程分辨率，再加上其高承載能力與較高的可靠性，主要應用于:
●精密儀器 ●精密磨床 ●醫療器械 ●航空航天
三、行星滾柱絲杠副給定載荷作用下的接觸分析

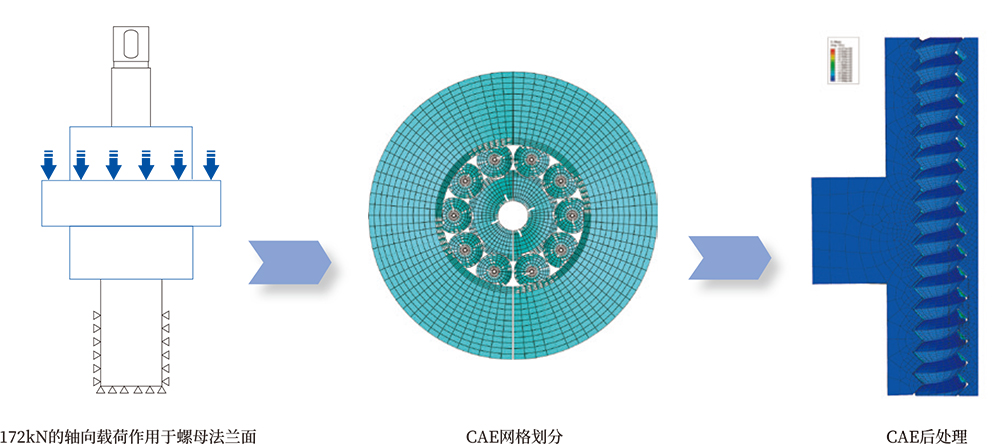

以3020行星滾柱絲杠為例，分析其在給定軸向載荷作用下的接觸應力。各接觸諸元的網格單元為六面體單元，以此提高CAE接觸分析的計算精度。分析流程如下圖所示:

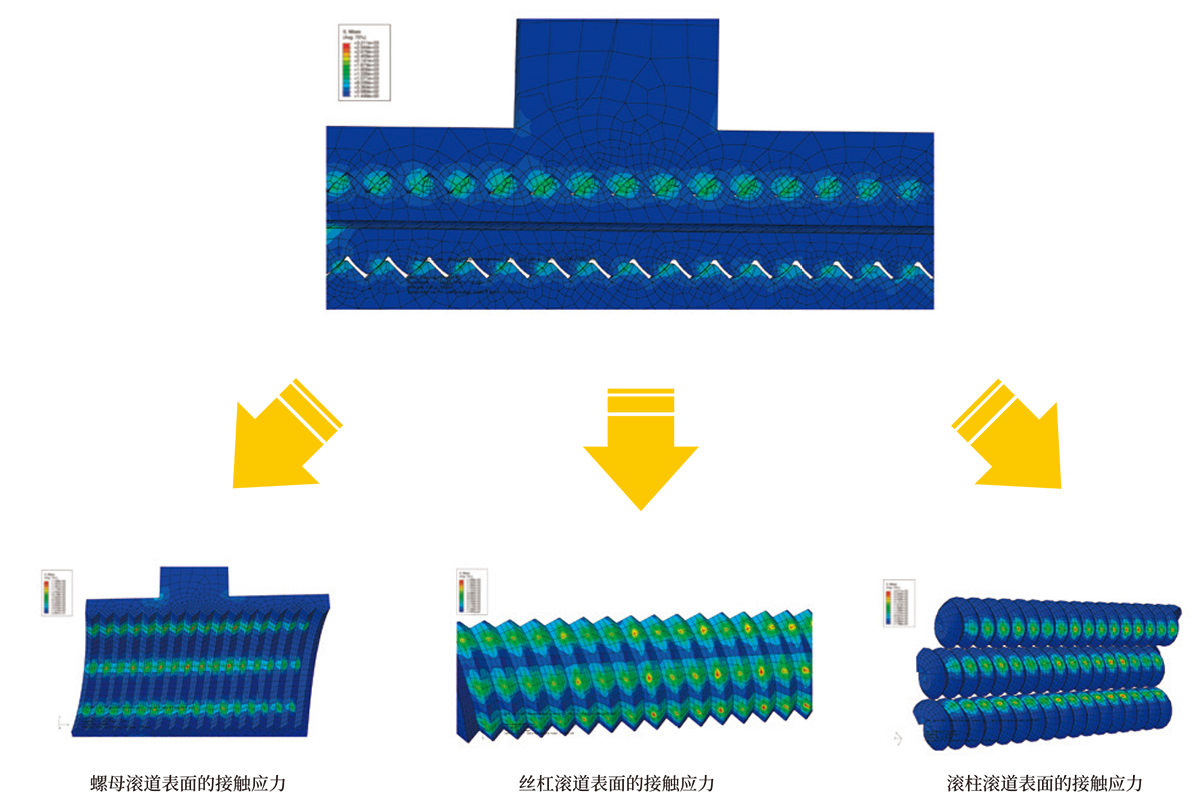

經以上分析，可確定各接觸諸元表面的接觸應力的最大值，位于滾柱螺旋滾道表面。經查證相關文獻，普通絲杠用GCr15材料在熱處理后表面硬度達到HRC63時，其許用接觸應力可達到4000MPa,以此推斷3020型 號的滾柱絲杠額定靜載荷可以滿足要求。
四、編號規則及含義
五、行星滾柱絲杠副產品系列

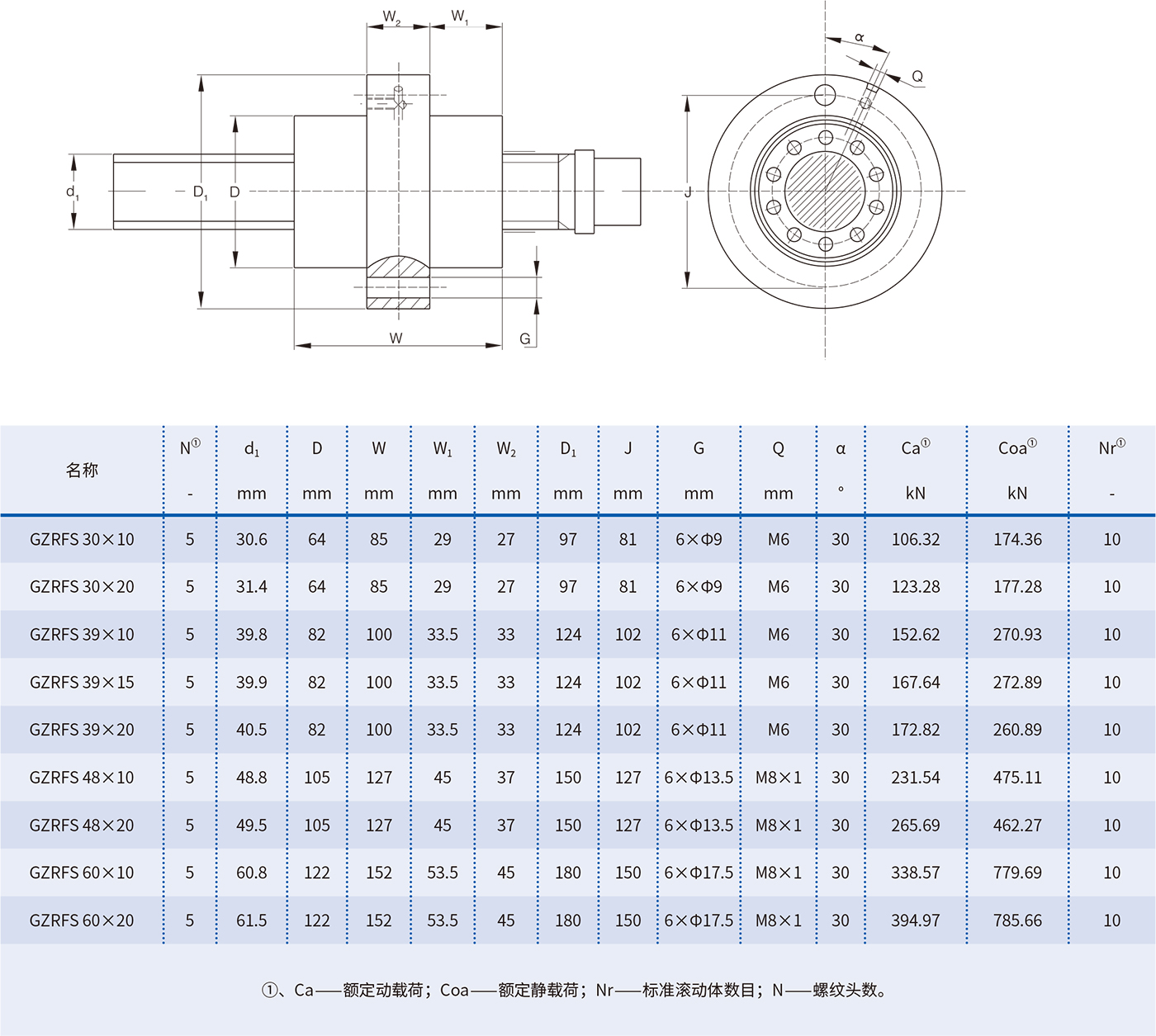

螺母法蘭位于中心、無軸向預緊的行星滾柱絲杠副(GZR)產品系列:
六、循環式滾柱絲杠副產品系列

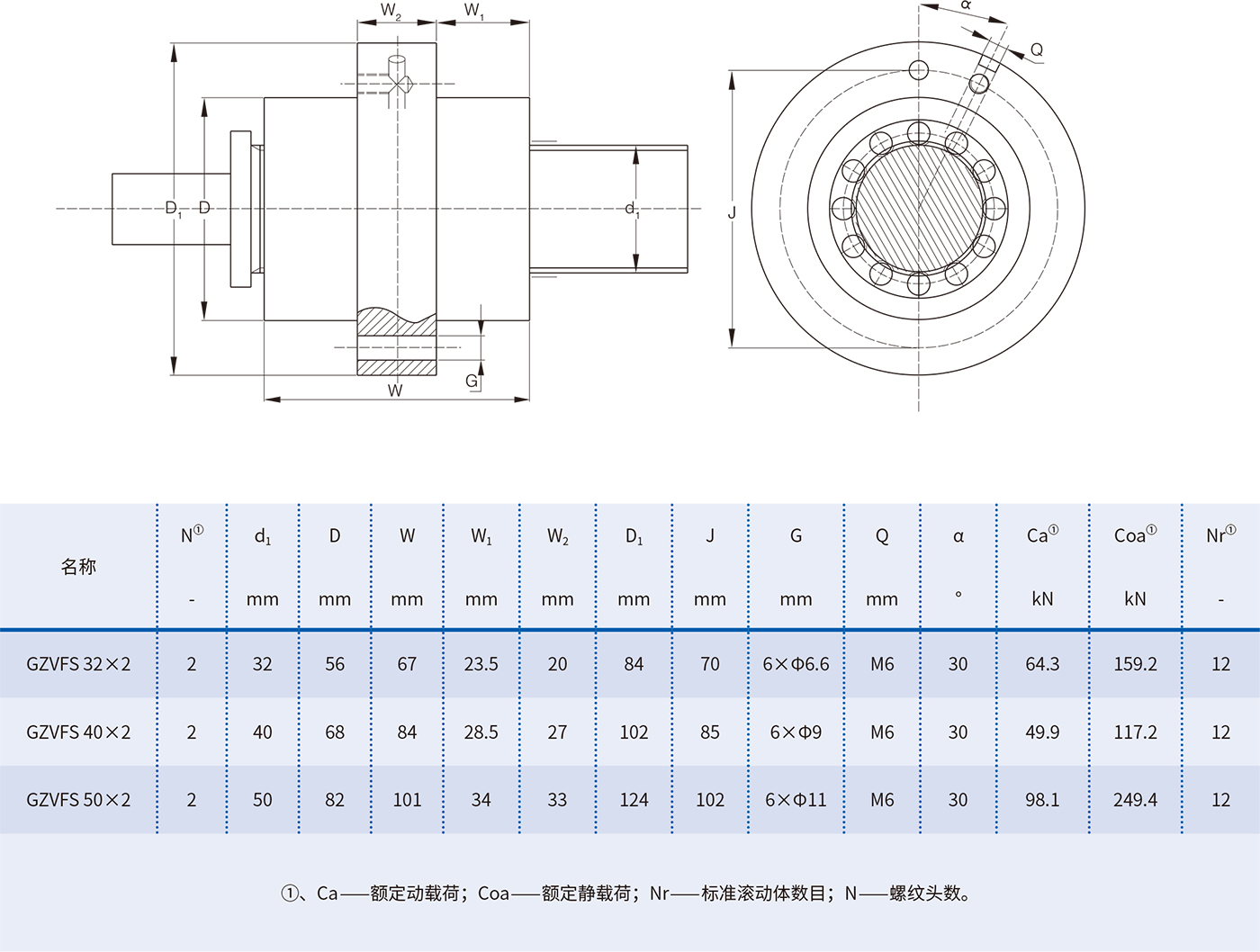

螺母法蘭位于中心、無軸向預緊的循環式滾柱絲杠副(GZV) 產品系列:
